Lm2596S Dc-Dc Step-Down Power Module Buck 3A Adjustable Step-Down Module Voltage Stabilization Surpasses Lm257

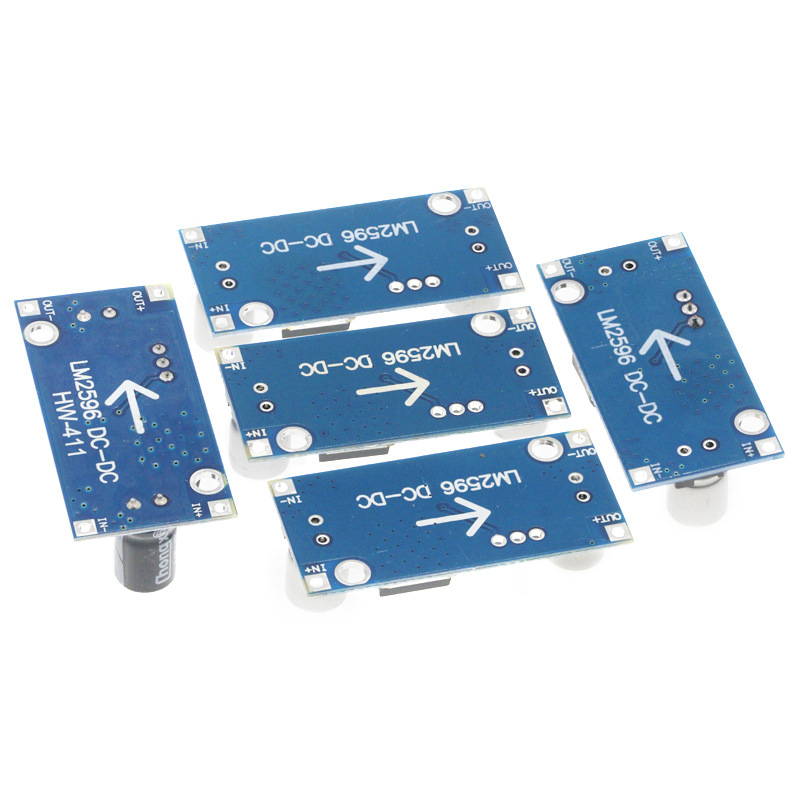

接线端口：



IN+ 输入正极 IN-输入负极!

OUT+输出正极 OUT-输出负极

LM2596S DC-DC 降压电源模块BUCK 3A可调降压模块 稳压 超LM2576

实力厂家新品！

综合改进性能！

量大更优惠！



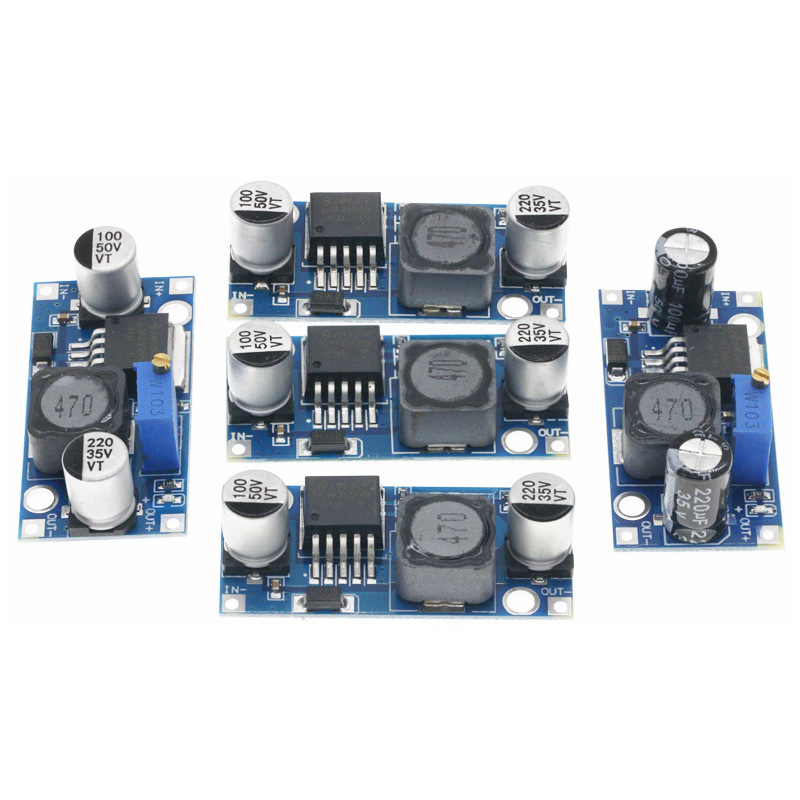

密集的过孔，散热能力强！

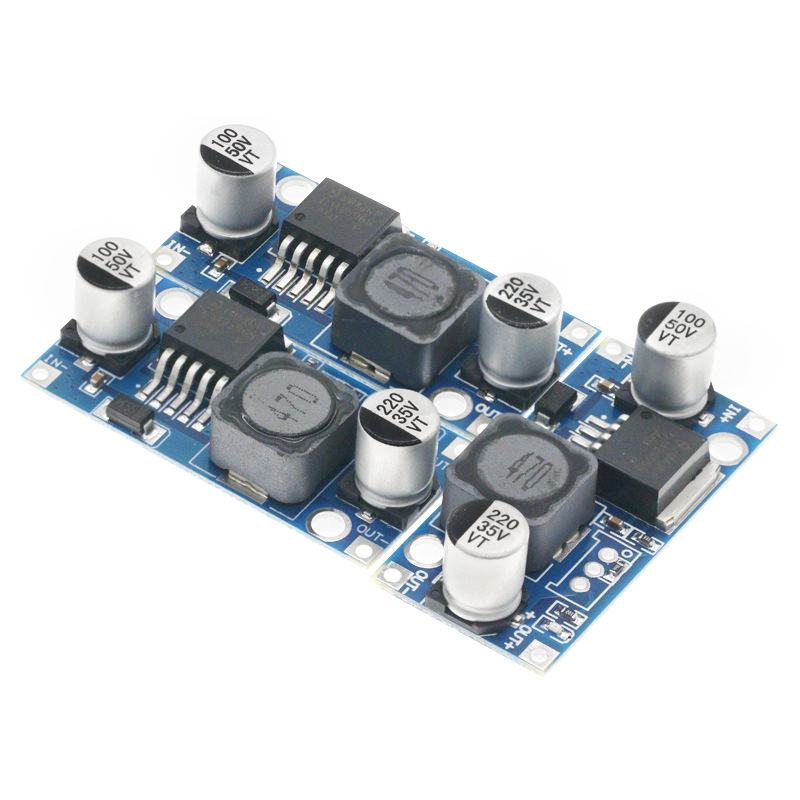

在输入与输出端分别增加X7R高Q高频旁路电容，电磁兼容性能超强！

    输入电压范围：直流3.2V 至 46V 建议在40V内使用！ (输入的电压必须比要输出的电压高1.5V以上。不能升压)

    输出电压范围：直流 1.25V至 35V 电压连续可调，高效率(最大92%)最大输出电流为3A。

实测12V输入，5V输出电流1A时的负载调整率低于1%

注：此为降压模块，输入电压必需比输出电压高。

       输出2A以下可以长时间不用加散热片 输出电流大于2.5A（或输出功率大于10W）长时间工作请加散热片。



型号/名称	LM2596S DC-DC降压模块
输入电压	3.2V~46V（建议在40V内使用）
输出电压	1.25V~35V
输出电流	3A（最大）
转换效率	92%（最高）
输出纹波	<30mV
开关频率	65KHz
工作温度	-45℃~ +85℃

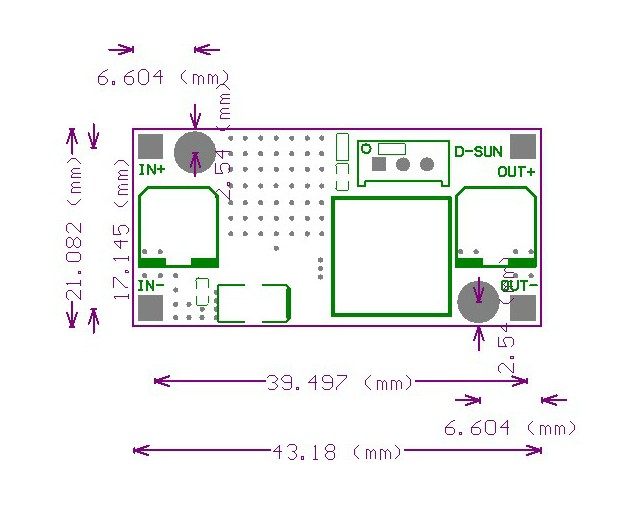

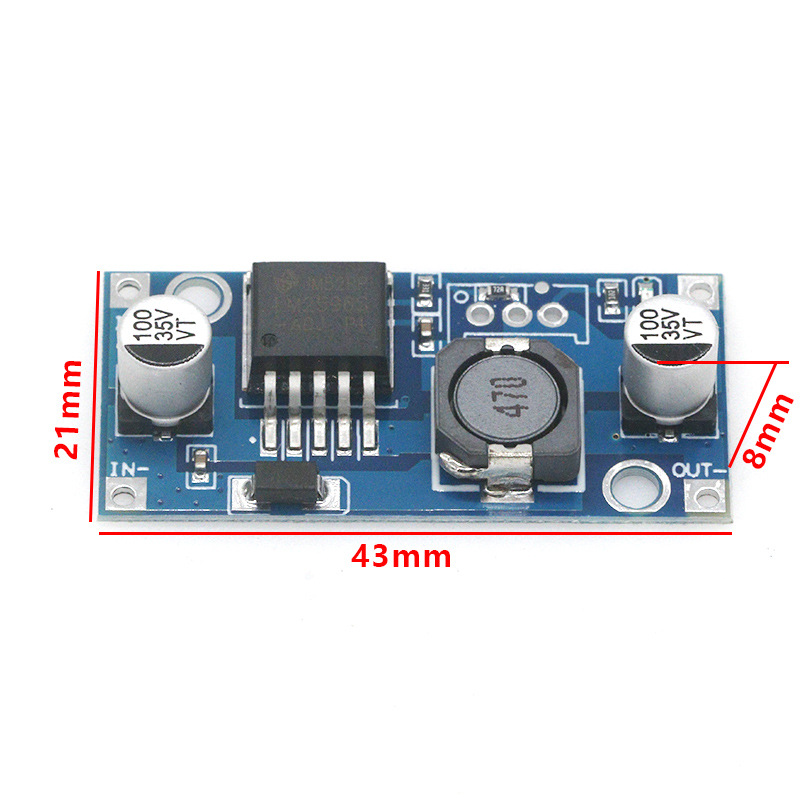

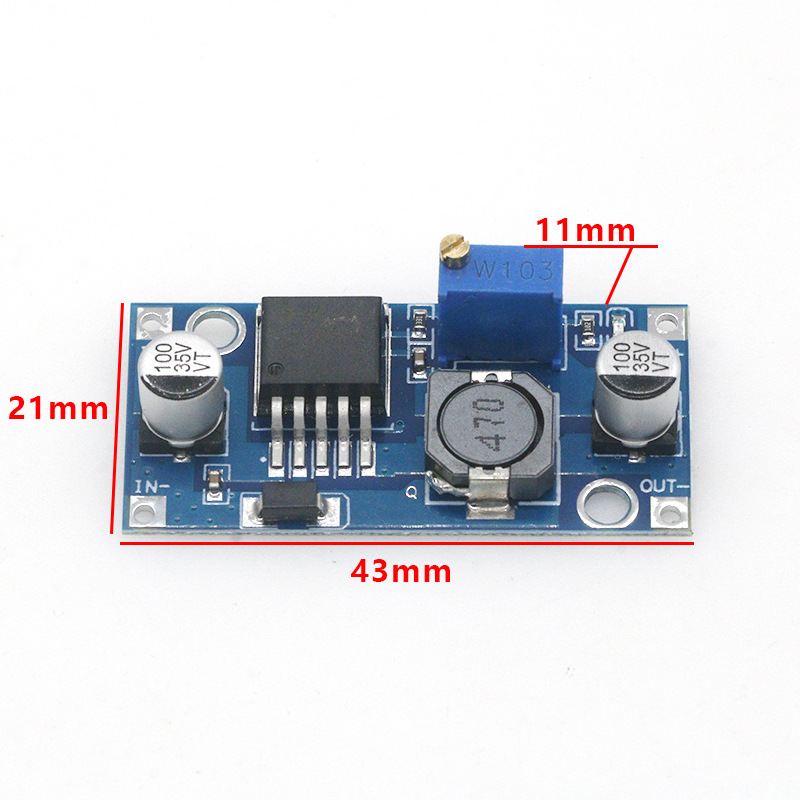

尺寸大小	43mm * 21mm * 14mm（长*宽*高）









电压调节

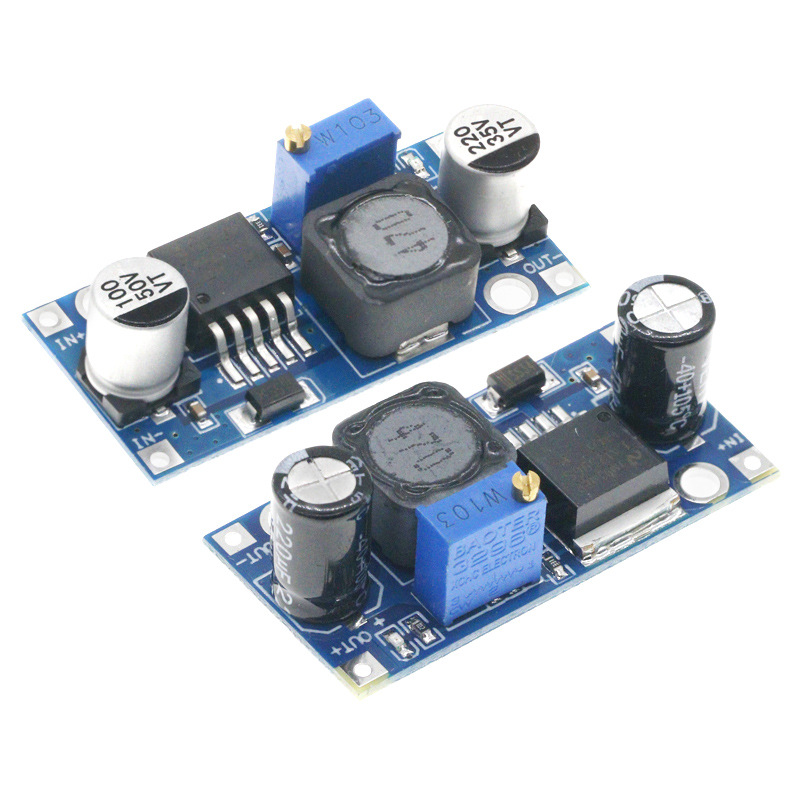

接入电源(3-40V)，调整蓝色电位器旋钮(一般顺时针旋转升压,逆时针旋转降压)并用万用表监测输出电压达到需要电压为止.





接线方式

1.焊接，直接将电源线焊在输入(输出)端口；
2.焊插针，可以通过引线插入插针或者插在洞洞板上使用；又或者加引脚后直接焊接在PCB上。



应用例子

1.车载稳压电源，只需要将本模块输入端接上汽车点烟嘴供电，就可以调节电位器,输出电压就可以在1.25-30V任意调整，为您的手机、MP3、MP4、PSP充电等许多设备供电，非常简单方便。

2.给电子设备供电，当设备需要3-35V供电而手里对应电压电源时，用这个模块就可以方便的把电压调到所需电压，解决困扰。

3.系统工作电压测试，做项目时可以使用本模块调试出各种电压测试系统工作电压范围，非常轻松方便。
